机组情况:该项目为大金CUW单螺杆水冷式冷水机组一台。机组为1台单螺杆式压缩机，能调方式为有极分段能调(25%,50%,75%,100%)

该机组为水冷冷水机组，无制热功能。现客户要求改造增加制热功能。

控制器选配：选用海润通控螺杆机组通用控制器，将原厂整套控制器替换。（触摸屏+主控板）

海润通控-新款螺杆式冷水机组通用控制系统,国内率先采用电脑级进口32位高速嵌入式微处理器，性能远高于普通单片机。内置海润通控智能四级抗干扰技术内核(冗余、陷阱、看门狗及自纠错技术)，拥有超强抗干扰能力。最大可控制8台压缩机，超强扩展功能，可完美控制各种不同类型螺杆机组。单块主板控制2台压缩机，多种能量调节方式可选，全面兼容;比泽尔、汉钟、莱福康、日立、谷轮、复盛、开利、约克、大金、三菱等螺杆式压缩机。

海润通控螺杆式冷水机组通用控制系统，采用台湾进口威纶weinview7寸真彩色触摸屏，开关电源设计，主板所有控制参数开放设置，可根据不同故障机组定制最完美的控制程序。

下图为该项目选用海润通控螺杆机组通用控制器的维修安装改造实例:

大金CUW单螺杆水冷式冷水机组原厂控制柜内部图

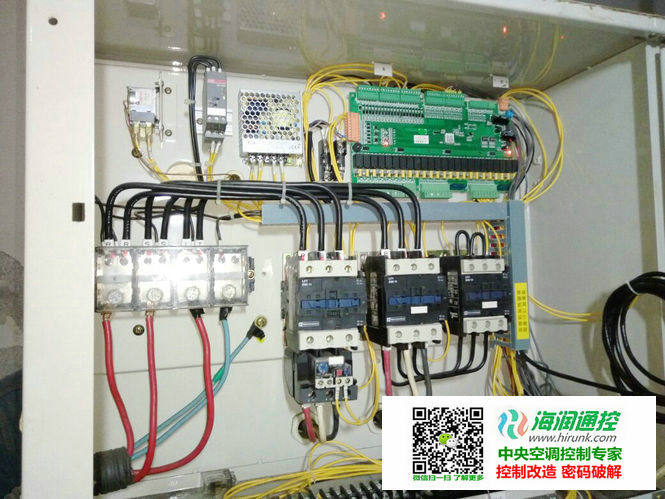

海润通控螺杆机通用控制器安装

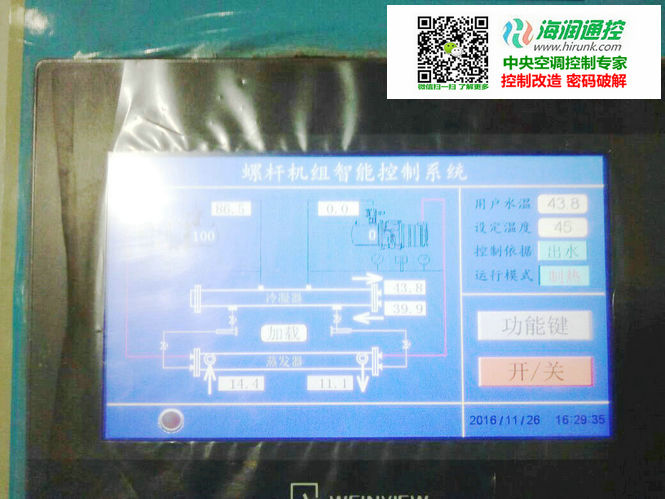

海润通控螺杆机通用控制器开机运行显示界面

>>>点击这里了解更多水冷风冷螺杆式中央空调改造案例<<<

海润通控最新一代微电脑螺杆式冷水机组通用控制器，完美通用所有中央空调品牌：水冷螺杆式冷水机组、螺杆式地源热泵空调机组、螺杆式水源热泵空调机组、螺杆式低温冷冻机组及各种不同类型带热回收螺杆式中央空调系统。全面兼容;比泽尔、汉钟、莱福康、日立、谷轮、复盛、开利、约克、大金、三菱等螺杆式压缩机。

采用进口32位高速嵌入式微处理器，性能远高于普通单片机。

内置海润通控智能四级抗干扰技术内核(冗余、陷阱、看门狗及自纠错技术)，拥有超强抗干扰能力。

先进的水冷、风冷、多机型自由选择；

压缩机启动三段四段加载、三段四段卸载功能；

主板集成星三角启动输出，分绕组启动输出;

超大温度控制范围（-50~65度）；

有级，无级能量调节一键切换；

台湾进口威纶牌7寸真彩色电容触摸屏，全中文高集成化运行显示界面；

支持密码保护、独有隐藏式限时运行功能；

根据主机品牌的参数差异，可现场手动设置所有系统关键参数；

远程开关机功能； (超长距离无源控制)

定时开关机功能(一周七天不同时段,2组任意时段定时开关机);

压缩机延时保护功能，断电记忆功能；

先进的回油保护功能；模糊智能化霜（风冷）

冷却水温度过高、过低、智能防冻保护；

传感器缺失保护功能；主板故障自检，手动测试功能；

主板输出特别设计大功率RC抗干扰电路，可以有效抵御各种干扰；

主板适应宽电压范围，独有自恢复电路，短路，过流，高温均可保护并自恢复；

所有输出输入口的接线都采用欧式接线端子，方便维修改造现场接线。

点击以下文字链接，查看螺杆式冷水机组通用控制系统全面介绍:

>>>单机头水冷螺杆式冷水机组通用电路板电路图,接线图<<<

>>>双机头水冷螺杆式冷水机组通用电路板电路图,接线图<<<

>>>单机头风冷螺杆式冷水机组通用电路板电路图,接线图<<<

>>>双机头风冷螺杆式冷水机组通用电路板电路图,接线图<<<

>>>海润通控新款螺杆机组通用控制器触摸屏控制界面介绍<<<

>>>海润通控新款螺杆机组通用控制主板硬件设计介绍<<<

>>>海润通控螺杆机组通用控制器维修改造安装实例<<<

完美通用:麦克维尔螺杆机控制器 开利螺杆机控制器 约克螺杆机控制器 特灵螺杆机控制器 大金螺杆机控制器 日立螺杆机控制器 LS螺杆机控制器 奇威特螺杆机控制器 东元螺杆机控制器 天加螺杆机控制器 国祥螺杆机控制器 克莱门特螺杆机控制器 顿汉布什螺杆机控制器 格力螺杆机控制器 美的螺杆机控制器 海尔螺杆机控制器 恒星螺杆机控制器 富田螺杆机控制器 欧科螺杆机控制器

海润通控第三代螺杆式多机头并联机组控制器，单块控制主板可控制两台螺杆压缩机，可多块主版组网。实现多台螺杆压缩机的完美控制，标准版本可控制1-4台螺杆压缩机。特殊机型可定制。通用各品牌水冷螺杆式冷水机组、螺杆式地源热泵空调机组、螺杆式水源热泵空调机组、螺杆式低温冷冻机组及各种不同类型带热回收螺杆式中央空调系统。全面兼容;比泽尔、汉钟、莱福康、日立、谷轮、复盛、开利、约克、大金、三菱等螺杆式压缩机。

主板采用进口32位高速嵌入式微处理器，进口欧姆龙继电器，性能远高于普通单片机。

内置海润通控最新基于人工智能+PID模糊控制算法程序内核。

先进的水冷、风冷、多机型自由选择；

压缩机启动三段四段加载、三段四段卸载功能；

主板集成星三角启动输出，分绕组启动输出;

超大温度控制范围（-50~65度）；

有级，无级能量调节一键切换；

台湾进口威纶牌7寸真彩色电容触摸屏，全中文高集成化运行显示界面；

支持密码保护、独有隐藏式限时运行功能；

根据主机品牌的参数差异，可现场手动设置所有系统关键参数；

远程开关机功能； (超长距离无源控制)

定时开关机功能(一周七天不同时段,2组任意时段定时开关机);

压缩机延时保护功能，断电记忆功能；

先进的回油保护功能；模糊智能化霜（风冷）

冷却水温度过高、过低、智能防冻保护；

传感器缺失保护功能；主板故障自检，手动测试功能；

压缩机星三角输出特别设计大功率RC抗干扰电路，可以有效抵御各种干扰；

主板适应宽电压范围，独有自恢复电路，短路，过流，高温均可保护并自恢复；

所有输出输入口的接线都采用欧式接线端子，方便维修改造现场接线。

点击以下文字链接，查看螺杆式冷水机组通用控制系统全面介绍:

>>>螺杆式多机头并联机组控制器电路图,实物接线图<<<

完美通用:麦克维尔螺杆机控制器 开利螺杆机控制器 约克螺杆机控制器 特灵螺杆机控制器 大金螺杆机控制器 日立螺杆机控制器 LS螺杆机控制器 奇威特螺杆机控制器 东元螺杆机控制器 天加螺杆机控制器 国祥螺杆机控制器 克莱门特螺杆机控制器 顿汉布什螺杆机控制器 格力螺杆机控制器 美的螺杆机控制器 海尔螺杆机控制器 恒星螺杆机控制器 富田螺杆机控制器 欧科螺杆机控制器

电路主板硬件型号:HK_MLC001_V1.1   HK_MLC001_V1.2

一；空调控制主板的输出电路干扰防护

我们知道,空调控制主板上的输出继电器直接负载空调机组的接触器线圈,这种线圈负载,属于典型的感性负载。当控制主板继电器断开动作，会在触点二端现成反电动势，当控制主板的继电器动作频繁时，瞬间产生的反电动势电压可几倍与电源电压，中央空调接触器线圈供电电压一般是220V，我们按2倍计算，即高达400多伏。此电压可以击穿控制主板上任意元件。虽然反电动势形成时间很短，但是控制主板继电器的动作，有时根据控制输出功能的需要，会出现频繁断开动作情况。由此产生的反电动势叠加效应，会造成瞬间电压过高。延续时间稍长，就会在控制主板继电器的触点产生拉弧现象，也称电火花。当产生电火花时，除了会导致控制主板继电器的触点烧毁，同时也会产生高频电磁脉冲干扰，过强的高频电磁脉冲干扰，会产生瞬间导通电流，首先会击穿控制主板继电器驱动模块，还可能“窜扰”到主板CPU芯片正常的工作，造成误报警，通讯故障等现象，严重的会造成控制系统死机，从而导致中央空调机组失去保护强制运行，造成重大损失。

如上所述，空调控制主板的输出。应该设计电火花吸收电路（即消弧电路）。但是在国内，控制主板继电器输出部分都没有专门设计消弧电路，个别厂家也只是采用普通的压敏电阻元件作为简单保护。但是在实际应用中压敏电阻极易出现失效问题（当反电动势电压高于压敏电阻标称电压时，会导致压敏电阻击穿烧毁。无法再自行恢复，失去保护功能，形同虚设。还有种情况是压敏电阻内部短路，会导致空调主板烧保险。这是目前空调维修经常发生的问题）

海润通控根据多年实际测试结果，最终选择成熟的RC消弧电路设计，采用台湾进口carli安规电容与大功率金属膜电阻。对控制主板的输出电路提供稳定可靠的抗干扰保护。RC消弧电路可以有效吸收各种电火花高频电磁脉冲干扰，全面保护主板继电器触点，主板继电器驱动模块。杜绝外部干扰影响主板CPU芯片的正常运行。

二；空调控制主板的输入电路干扰防护

空调控制主板的输入电路主要指的是空调各个保护的信号输入电路,一般是开关量信号,由于空调机组保护线路穿插与机组周围，走线杂乱，均无屏蔽措施,极易产生各种杂讯干扰。海润通控采用进口美国摩托罗拉超高速光电藕合器做为输入电路的关键元件。该光电藕合器响应速度只有2微秒。国内的光电藕合器响应速度一般在10微秒。响应速度快，空调控制系统保护动作更及时。

三；空调控制主板的自恢复功能

空调控制主板在维修改造安装时，现场可能会出现很多不可预见的操作失误问题，如接错线，短路。海润通控特别设计了主板硬件自恢复电路,主板上输入电路，即使有短路情况发生，也不会烧毁主板上任何元件，主板上设计有进口大功率自恢复保险元件，可及时保护主板。

三；空调控制主板的优化设计

海润通控新一代螺杆机控制主板通用硬件,采用大规模集成化双面设计，大幅减少主板辅助电路元件数量，舍弃多余扩展电路。控制主板电子元件数量大幅减少，利用多余空间，在主板上设计多区域敷铜散热层，为关键元件提供科学的工作环境。大幅延长关键元件使用寿命，进一步提高控制器整体稳定性。
